Клеммы

Клеммами называют небольшие, очень простые приспособления, служащие для фиксации веревки. Ряд приведенных ниже конструкций клемм «не прижились» или устарели. Тем не менее, для специалистов они могут представить интерес для новых разработок (не только клемм).

В качестве клеммы для фиксации обмоточного схватывающего узла служит небольшое кольцо со скругленными краями, через которое проходит узел репшнура, когда одна петля этого репшнура заложена в кольцо. Кольцо может иметь два отверстия и фигурную форму: рис. 29а.

Для того, чтобы фиксировать конец схватывающего узла без отсоединения его петли от поясного карабина А.Сафронов предложил выполнить кольцо разомкнутым по винтовой линии с двумя "усиками" длиной около 3 см . Зазор "а" между усиками должен обеспечивать прохождение репшнура с некоторым нажимом: клемма не должна самопроизвольно соскакивать с петли. Правильное положение клеммы при замыкании узлов обмоточного и Пруссика показано на рис.29б,в. Способ завязывания узлов обычный: концевая петля с клеммой охватывают основную веревку (веревки) два-три раза, затем ветви отходящей (фиксированной на обвязке) петли закладываются в клемму и клемма поворачивается в рабочее положение. В этом положении внутренняя петля схватывающего узла должна перехватывать оба усика клеммы у их основания. Размыкание узла производится в обратном порядке. Внутренний диаметр клеммы Сафронова меньше, чем у кольца обмоточного узла и рассчитан на прохождение трех репшнуров.

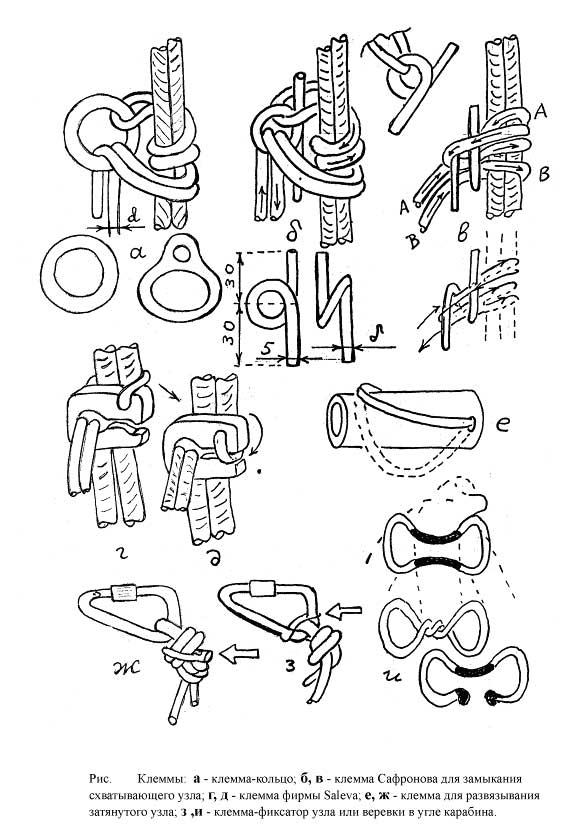

Рис. 29 Клеммы.

Известна клемма Салева: рис.29г,д, ранее применяемая иностранными альпинистами, обычно на двойной веревке (конструкция устарела). Для повышения безопасности рекомендуется у входа паза клеммы выполнить небольшой выступ и фиксировать продетый в паз репшнур перекидкой его конечной петли внутрь паза через этот выступ, как показано на рис. 29д.

Имеются конструкции клемм для фиксации веревки в угле карабина: рис. 29ж. Такая фиксация бывает удобной на конце петли самостраховки или на конце петель-оттяжек. Клемма выполнена из упругой проволоки 3- 4 мм и должна с некоторым усилием надеваться на угол карабина. Участки клеммы, прижимающие веревку желательно заключить в эластичную трубку или обмотать изолентой.

В отдельных случаях, когда веревка испытывает сильное натяжение: на переправах, при спасательных работах, при испытаниях снаряжения и т.п. может оказаться полезной размыкающая клемма из цилиндрического или, лучше, конического отрезка легкой металлической трубки длиной 5- 6 см , диаметром 1,5-2 диаметра веревки, с фиксирующей резинкой или шнурком. Клемма вставляется между витками узла и фиксируется резинкой, охватывающей эти витки с зацепом за выходящий конец клеммы (рис. 29е). После сильной затяжки узла клемма вынимается с помощью молотка, плоскогубцев или за шнурок, если он прочный и узел веревки после этого развязывается. Для той же цели можно использовать один-два карабина, обломок деревянной ветки, но это хуже. При очень сильных динамических рывках возможно сплавление волокон оплетки и развязать узел без их повреждения будет уже невозможно.

Опорная клемма (рис.30 и первый фрагмент рисунка 31 под № 29) служит для защиты петли веревки или троса на перегибе. Она представляет две пластины из плотной резины с выступами для их фиксации тесемочной резинкой (или шнуром). Клемма защищает веревку на перегибе скалы. Второй вариант на рис. 31 выполнен из обрезка цилиндрической резиновой трубки, притянутой к веревке отрезками тесемочной резинки.

Клемма-коуш (клемма-карабин для замыкания оттяжки веревки) служит для замены одного из карабинов оттяжки (она заметно легче карабина) - рис. 31(30) . Клемма-коуш может быть выполнена из разрезного кольца: полого или с глубоким пазом для петли, в виде серьги с ушками для петли репшнура, веревки. После продевания клеммы в крюк замыкание производится вытяжкой концевой петли через отверстие клеммы, пропуском в нее второго конца-петли (той же оттяжки), обратной протяжкой петли. Простейшее замыкание петли с образованием огона можно производить узлом булинь, встречным завязыванием узлов проводник, восьмерка.

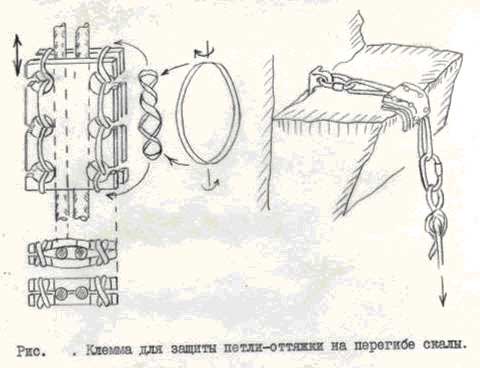

Рис. 30. Опорная клемма из плоской резины (толщиной 4- 5 мм ) и отрезков тесемочных резинок для защиты веревки на перегибе скалы.

Стопорная клемма: рис.33в позволяет фиксировать веревку в карабине за концевой узел так, что она закреплена при нагрузке за ее нижний конец и продергивается через клемму при нагрузке за верхний концевой узел. В результате повышается надежность системы продергивания веревки: пока нижний ее конец нагружен весом спускающегося участника, сдернуть веревку за верхний концевой узел с помощью дополнительной веревки и самосброса (ледобура-самосброса, рычага-самосброса и т.п.) нельзя.

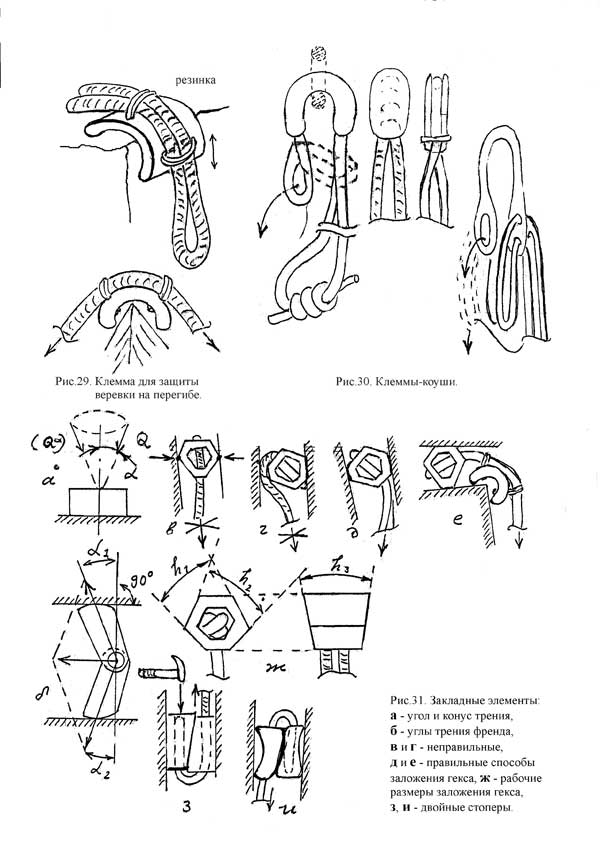

Рис. 31. Клеммы и закладные элементы.
